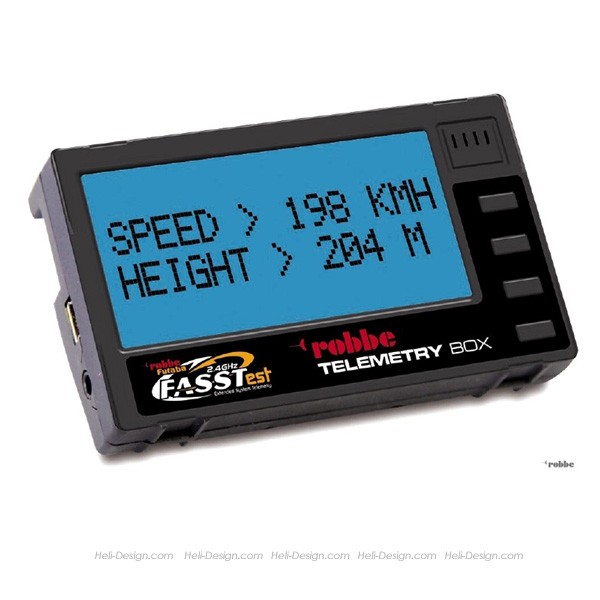

Телеметрический блок (Futaba)

Артикул F1666_
Телеметрический блок  (Futaba)
Телеметрический блок  (Futaba) Телеметрический блок  (Futaba) Телеметрический блок  (Futaba) Телеметрический блок  (Futaba) Телеметрический блок  (Futaba)
Цена нет в наличии

Описание

Блок телеметрии 2.4 Futaba FASSTest:

Вывод данных создается с помощью:
• Большой экран с подсветкой
• Звук выводится через звуковой сигнал или наушники
• Речь выводится через громкоговоритель или наушники,
на немецком или английском языке
• Виброзвонок

 2. Общая информация

Вывод данных создается с помощью:
• Большой экран с подсветкой
• Звук выводится через звуковой сигнал или наушники
• Речь выводится через громкоговоритель или наушники,
на немецком или английском языке
• Виброзвонок

 3. В комплект входит:
1 х телеметрии-Box FASSTest ®
1 х Монтажный адаптер для установки блока на  «ручного»  передатчика (передачик в руках)
1 х Монтажный адаптер для установки блока на корпусе передатчика
1 х Mini-USB  адаптер
1 х CD с инструкцией и  драйверами программного обеспечения

 4. Технические характеристики

Частотный диапазон: ................................ 2.4-2.4835 ГГц
Система передатчики:  .................... FASST / FASSTest ®
Разнос каналов: ................................................. 2048 кГц
Рабочее напряжение: ................................. 3,7 В (1 LiPo)
Ток: .................................................................... .....80 мА
Размеры: ............................................ 92 х 54,5 х 20,5 мм
Вес: ................................................ ................ 76 г

Устройство имеет встроенный аккумулятор LiPo как источник питания, который подзаряжается через входящий в комплект зарядный кабель USB.

ПО устройства может быть обновлено пользователем самостоятельно в любое время через встроенный порт USB.

Процесс конфигурации датчика осуществляется с помощью S.Bus розъема.
.
В комплект входят переходники  для установки блока телеметрии на разные типы передатчиков.
Блок телеметрии  может принимать сигналы от любого приемника со встроенным передатчиком телеметрии. Например, от  R7008SB и R6308SBT приемников.

Блок отображения подходит как для модернизации существующих FASST систем в «телеметрические» (требуется R6308SBT), а также в качестве «параллельного» дисплея для вывода данных для пилотов использующих  систему FASSTest ® телеметрию

 5. Функции управления блоком
Телеметрический блок  предлагает широкий диапазон  настроек  и опций для связи
Он включают в себя набор кнопок для управления дисплеем  и для настройки и программирования датчиков.

Копка"ESC"
- Используйте эту кнопку в режиме программирования для  возврата к предыдущему меню.
- Быстрое  нажатие на кнопку "ESC" - вход в режим отображения на дисплее: активирует  «голосую» функцию  / мелодию или отключает звук.

- Длительное нажатие на кнопку "ESC"  в режиме отображения - сбрасывает мин и макс .значения


Кнопка "+"
- Для увеличения изменяемых значений или для переключения их
- для  перемещения «вверх» в программируемом режиме.

Кнопка "-"
- Для уменьшения значений  или выключения.
- для  перемещения «вниз» в программируемом режиме.
Особенности кнопок "+" и  "-":
Одновременное нажатие их – переключает режимы программирования и отображения.

 Кнопка "ENT"
- Эта кнопка используется для выбора меню и активирования параметров.
- Длительное нажатие кнопки в меню «отображения» - установка уровня громкости

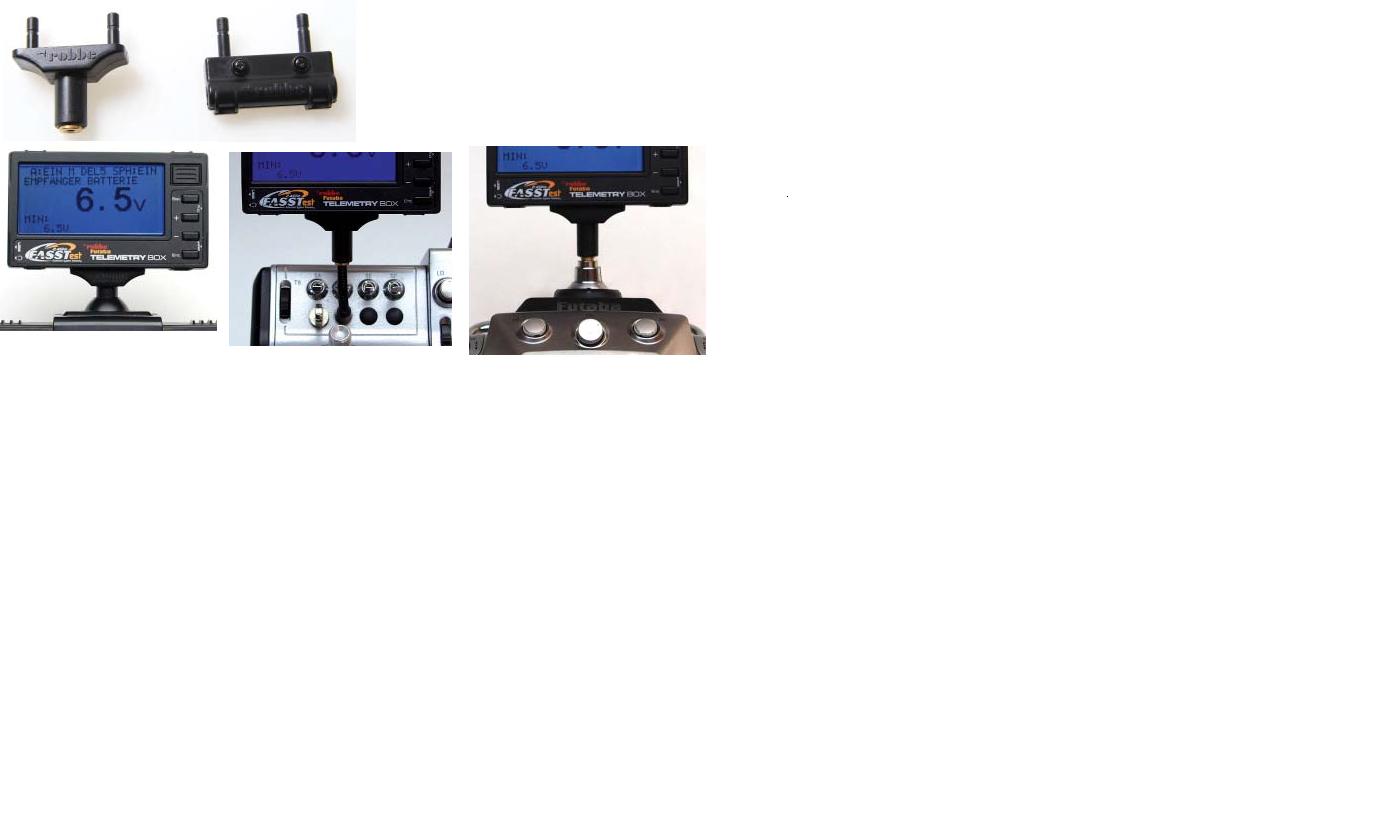

 6. Установка блока отображения  (телеметрический блок) на передатчике.

Блок телеметрии может быть установлен на ручку для переноски  (как на T8FG) так и на корпусе передатчика (например,  FX-30) Адаптеры для этого включены в набор с телеметрическим блоком. Для других схем установки адаптеры заказываются отдельно:

F1666100  (в антенное «шаровое» гнездо для FC-18 ).

F1666200  (в гнездо выключателя в верхней панели передатчика, например FX-20)

F1666300   (в антенное «шаровое» гнездо FX-40 / T-14MZ)

 7. Включение блока.

Чтобы включить устройство, переместите  микро-переключатель на задней панели блока  в положение  "ON". При включении на экране блока отображается версия программного обеспечения и  фактическое напряжение питания.

 8. Зарядка телеметрического блока

В блоке установлен Li-Po АКБ 3,7 В / 500 мач. Его можно заряжать с любого компьютера или USB зар/устр. через мини-USB разъем. Если вы хотите, зарядить блок  "в автомобиле», используйте USB-адаптер для прикуривателя автомобиля, также возможны USB-адаптеры для бытового использования. Используйте только USB зар/устр-ва  5 в / 1 A.

Примечание:
Когда блок подключен к компьютеру, вы можете увидеть окно, в котором вам предлагается установить программное обеспечение - драйвер для телеметрического блока. Этот драйвер нужно только, если вы хотите обновить программное обеспечение, т.е. вы может игнорировать это сообщение, если вы хотите только зарядить АКБ блока.

Внимание:
Блок  автоматически выключается, когда напряжение батареи падает до 3,3в. Если это произойдет, вы можете включить блок с помощью переключателя на задней панели устройства. Пожалуйста, проверяйте напряжение батареи перед каждым полетом.

9. Привязка блока  к передатчику

Блок может работать  с приемниками  R 7008SB и R 6308SBT.
Для того, чтобы он смог отображать данные, поступившие с приемника, последний
должен сначала быть «привязан» к передатчику.
(Методика привязки описана в инструкции, прилагаемой с передатчиком и / или приемником.)
Важно:
Данные с приемников будут передаваться на блок в том случае если приемник «привязан» с передатчиком, работающий  в режимах FASST / FASSTest.
Целью этого является снижение фона электромагнитных помех при не использовании телеметрии

Согласование:
• Убедитесь, что приемник в модели «привязан» к вашему передатчику.
• поместите  приемник, близко к блоку (около 10 см).
• Теперь включите блок телеметрии.
• Найдите кнопку/клавишу "LINK / MODE" на приемнике и нажмите и удерживайте ее в нажатом состоянии в течение примерно 5 секунд; это активирует режим передачи данных с приемника.
• светодиод на приемнике теперь будем моргать  «красным» и «зеленым» цветом.
• при нажатии и удержания клавиши "LINK"  на блоке телеметрии в течение примерно трех секунд - приемник телеметрии «свяжется»  с блоком. Светодиод на блоке будем моргать  «красным» и «зеленым» цветом.

• Теперь выключите блок и приемник для сохранения сведения о привязке.
• Затем вы включаете приемник и блок телеметрии снова, светодиод на блоке горит «зеленым» цветом – это подтверждение что связь установлена.

Примечание:
Блок телеметрии сохраняет в памяти  два последних  режима привязки.
При переключении  моделей, это позволяет продолжить работу блока без необходимости повторного использования процедуры «привязки».

11. Что отображается на экране блока.

В основном виде, информация отображения всегда одинакова, она может изменяется только в зависимости какие датчики подключены в данный момент.

.
Кнопки "+" и ​​"-"  используются для перемещения по меню. ( см. п. 5.)
Для того, чтобы отображение на дисплее было наглядно, отображаются только значения активных (подключенных) датчиков в определенной последовательности (см. п.14.3.)

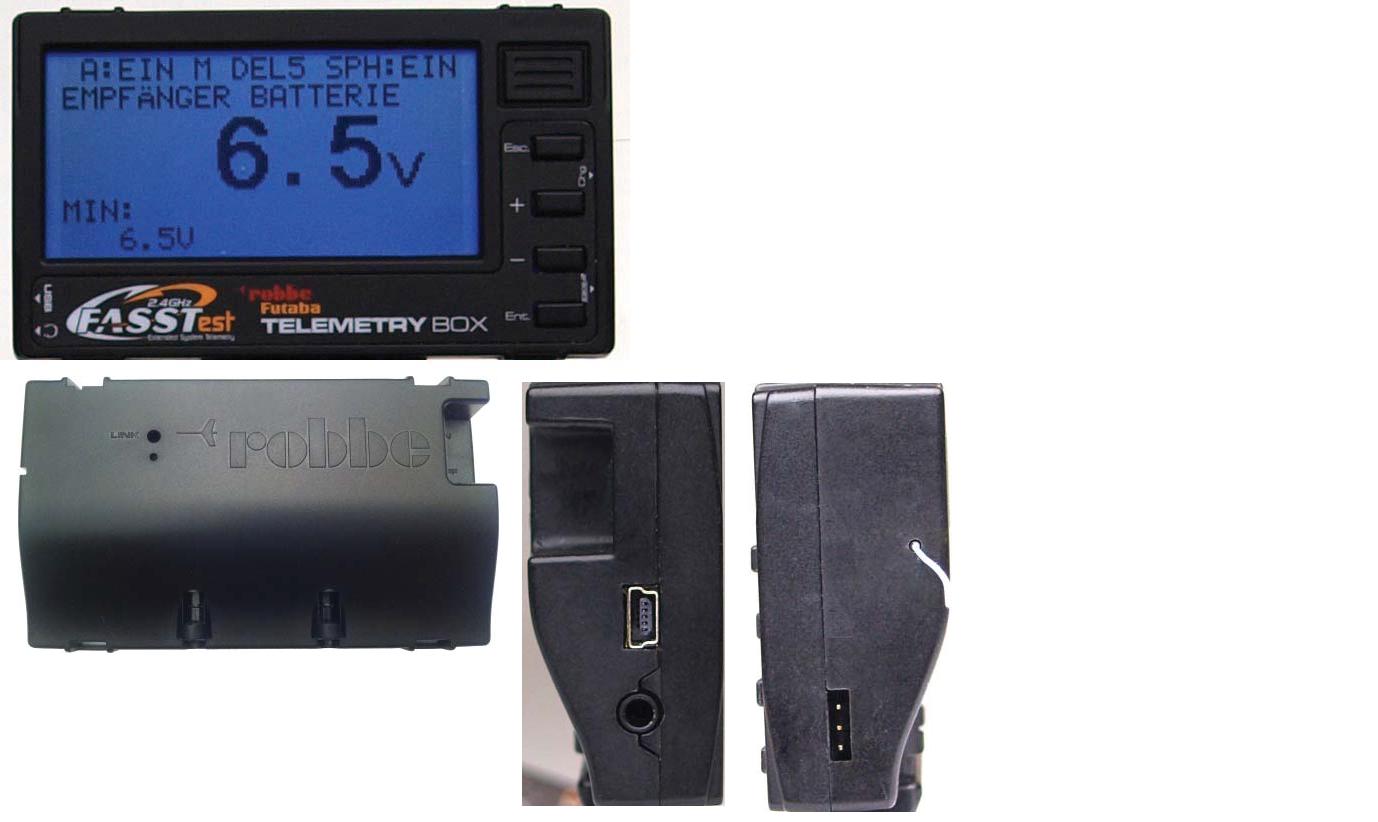

Пример : Отображение напряжения бортового питания:

 A:ON            EDGE          SPH/ ON

 RECEIVER BATTERY

                      6. 4 V

 Min:  10.0V

где:    A:ON   - включена / отключена  функция «сигнала тревоги» (ALARM) - зависит от типа датчика и может быть изменена в меню «Установок датчиков»

          EDGE  -  модель самолета (ячейка памяти,с характеристиками конкретной модели )

          SPH/ ON -  речевой канал вкл/откл.( Если «вкл», то только для датчиков, у которых разрешен речевой канал . Сигнал «предупреждения» также будет генерироваться в устной форме.

          MEL / ON: тоновый сигнал для  датчика Vario вкл.
Если "MEL / On" активирован, только этот тоновый сигнал будет звучать при варио и сигнале «предупреждение» (см далее)

          AUD / OFF: Звуковой сигнал отключен
Если вы установите "AUD / OFF" функция, только «предупреждения» будут генерируются в устной форме, а все остальные звуковые сигналы будут отключены.
