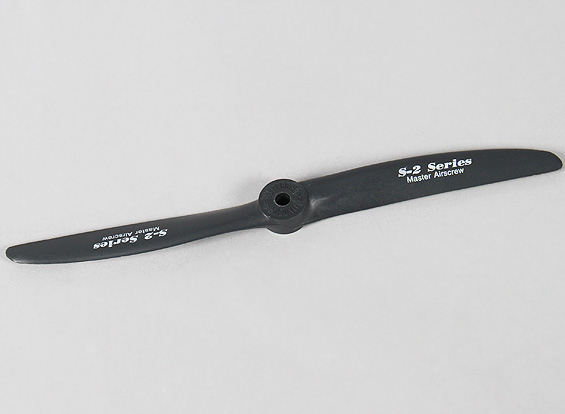

Винты Master Airscrew: серия Scimitar S-2 ("саблевидный" профиль) и Classsic (классический)
Выбор пропеллера:
Ниже дана диаграмма по выбору пропеллера как для начинающих пилотов (т.е. от чего отталкиваться) так и для профи, которые лучше чувствуют какой пропеллер можно использовать.
В общем случае, двигатель должен работать в диапазоне частичных нагрузочных режимов и до оборотов при максимальной мощности.
Использование большего диаметра пропеллера и/ или шага может привести к тому, что последний просто не сможет развить нужные обороты и при этом снизится мощность.
Использование меньшего,чем нужно, диаметра пропеллера и/или шага приводит к перекрутке мотора и снижению тяги.
Обычно на тяжелые и медленные самолеты ставят пропеллеры с большим диаметром и средним шагом, а на скоростные - с меньшим диаметром и больший шагом пропеллера от рекомендованных значений.
Для самолетов предназначенных для висения (различные виды "Fun Flayer") используются еще больший диаметр пропеллера при маленьком шаге винта.
Используйте ниже диаграмму для выбора подходящего размера пропеллера.
С помощью тахометра проконтролируйте максимальные обороты, развиваемой моделью на земле, не забывая при этом, о том, что в полете прибавка составляет от 1500 - 3000 об/сек. в зависимости от веса и скорости Вашей модели.
Расчет максимальных оборотов.
Одно из различий между деревянным и прпеллером из стеклонаполненного нейлона это соблюдения прочностных характеристик последнего от предельных оборотов.
Поэтому, в зависимости от диаметра пропеллера - разная максимальная частота вращения необходимая для безопасности.
Для винтов MASTER Airscrew, мы предлагаем следующую формулу:
Предельная частота (Об / мин) = 165 000 делится на диаметр пропеллера в дюймах.
(Например, диаметр пропеллер 10 ": 165000/10=16,500 об.мин. Будет хорошо использовать для двигателей класса 0.40 (6.5 см3).
Для 2-х тактных моторов:
.049 до .051: 5.5x4, 5.5x4.5, 6x3, 6x3.5, 6x4
.09 до .10: 7x3, 7x4, 7x5, 7x6
.15: 7x6, 8x3, 8x4, 8x5, 8x6, 8x7
.20 до .25: 8x6, 8x7, 9x4, 9x5
.29 до .35: 9x6, 9x7, 9x8, 9.5x6, 10x4, 10x5, 10x6
.40: 9.5x6, 10x4, 10x5, 10x6, 10x7, 10x8, 10x9
.45 до .50: 10x7, 10x8, 10x9, 11x4, 11x5,11x6, 11x7, 11x7.5
.60: 11x4, 11x5, 11x6, 11x7, 11x7.5, 11x8, 11x9, 11x10
.71 до .80: 12x4, 12x5, 12x6, 12x8, 13x5, 13x6, 13x8, 13x10, 14x8
1.08: 14x6, 14x8, 14x10,15x6,15x8, 16x6
1.20: 14x8, 14x10, 15x8, 15x10, 16x6,16x8, 16x10
1.5: 16x8, 16x10, 18x6, 18x8, 18x10
1.8: 18x8, 18x10, 20x6, 20x8
2.1: 20x6, 20x8, 20x10
2.7 до 3.5: 22x8, 22x10, 22x12, 24x8, 24x10, 24x12
| Master Airsrew | Размер, в " | Размер, мм | Цена, руб. |
| Scimitar/S-2 | 11 х 4 " | 280 х 100 мм | - |
| Scimitar/S-2 | 11 х 5 " | 280 х 125 мм | - |
| Scimitar/S-2 | 11 х 6 " | 280 х 150 мм | - |
| Scimitar/S-2 | 11 х 7 " | 280 х 180 мм | - |
| Scimitar/S-2 | 11 х 8 " | 280 х 200 мм | - |
| Scimitar/S-2 | 12 х 5 " | 305 х 125 мм | - |
| Scimitar/S-2 | 12 х 6 " | 305 х 150 мм | - |
| Scimitar/S-2 | 12 х 7 " | 305 х 180 мм | - |
| Scimitar/S-2 | 12 х 8 " | 305 х 200 мм | - |
| Scimitar/S-2 | 13 х 6 " | 330 х 150 мм | - |
| Scimitar/S-2 | 13 х 8 " | 330 х 200 мм | - |
| Scimitar/S-2 | 13 х 10 " | 330 х 250 мм | - |
| Scimitar/S-2 | 14 х 6 " | 365 х 150 мм | - |
| Scimitar/S-2 | 14 х 8 " | 365 х 200 мм | - |
| Scimitar/S-2 | 14 х 10 " | 365 х 250 мм | - |
| Scimitar/S-2 | 15 х 6 " | 380 х 150 мм | - |
| Scimitar/S-2 | 15 х 8 " | 380 х 200 мм | - |
| Scimitar/S-2 | 16 х 6 " | 400 х 150 мм | - |
| Scimitar/S-2 | 16 х 8 " | 400 х 200 мм | - |

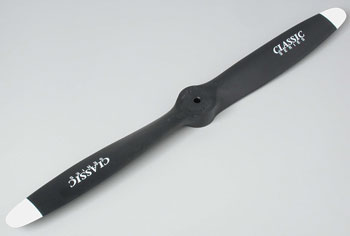

Классический профиль: Винты также изготовлены из стеклонаполненного нейлона и предназначены для "больших" моделей копий, самолетов 30-40 годов, второй мировой войны. Пропеллеры данной серии имеют профиль NASA с постоянным шагом, что дает большую тягу на низких оборотах вращения. Низкий уровень шума с точной балансировкой - преимущества для данной серии. Кончики лопастей имеют закругленную (эллиптическую) форму и выкрашены в белый цвет. Диаметр отверстия 3/16"(4,8 мм.)
| Master Airsrew | Размер, в " | Размер, мм | Цена, руб. |
| Classic_7244_ | 18 х 8 " | 460 х 200 мм | - |
| Classic_7244_ | 18 х 10 " | 460 х 250 мм | - |
| Classic_7244_ | 18 х 12 " | 460 х 300 мм | - |
| Classic_7244_ | 20 х 6 " | 510 х 150 мм | 2100 руб. |
| Classic_7244_ | 20 х 8 " | 510 х 200 мм | - |
| Classic_7244_ | 20 х 10 " | 510 х 250 мм |
- |
